A CRT (Cathode Ray Tube – katódsugárcső) az a klasszikus megjelenítési technológia, amely évtizedekig uralta a televíziózást és a számítástechnikát.

Történeti háttér

A technológia fejlődése több mint egy évszázadot ölel fel, jelentős magyar hozzájárulással:

• 1897: Karl Ferdinand Braun megalkotja az első katódsugárcsövet (Braun-cső), amely még csak egyetlen fénypontot tudott megjeleníteni.

• 1926. január 26.: Londonban bemutatják az első működőképes televíziót.

• 1928: Tihanyi Kálmán feltalálja a töltéscsatolt elvű CRT tévét és kamerát, ami a modern televíziózás alapja.

• 1928. július 3.: Az első színes adás továbbítása nagy távolságra.

Hogyan épül fel a kép? (Működési elv)

A képalkotás folyamata a következő lépésekből áll:

• Elektronkibocsátás: A cső végén található katódot egy fűtőszállal (kb. 6,3 V) hevítik, hogy elektronokat bocsátson ki.

• Gyorsítás: A kilőtt elektronokat hatalmas feszültség, színes monitoroknál jellemzően 20–30 kV  gyorsítja fel a képernyő felé.

• Pásztázás (Raster Scan): Az elektronágyú balról jobbra, fentről lefelé haladva rajzolja ki a képet.

  • Blanking (Kioltás): A sor végén a nyaláb kikapcsol, amíg visszaugrik a következő sor elejére.

• Képfrissítés (Hertz): Azt adja meg, hányszor rajzolódik újra a teljes kép egy másodperc alatt. A modern monitoroknál ez 60–130 Hz közötti érték.

• Foszfor-perzisztencia: A foszforréteg az elektronbecsapódás után rövid ideig tovább világít. Ha ez az idő túl rövid, a kép vibrál; ha túl hosszú, mozgáskor „szellemképes” (elmosódott) lesz.

Színmegjelenítés és felbontás

A színes CRT monitorok három alapszínt (RGB: vörös, zöld, kék) használnak, minden színhez külön elektronágyú tartozik.

• Maszk-technológia: Egy fém rács (lyukmaszk) gondoskodik róla, hogy az elektronnyalábok csak a nekik megfelelő színű foszforpontokat találják el.

• Ponttávolság (Dot Pitch): Két azonos színű képpont távolsága. A jó minőségű monitoroknál ez 0,21–0,25 mm. Minél kisebb, annál élesebb a kép.

• Monokróm változatok: Egyetlen elektronágyút használnak. A fekete-fehér mellett jellemző volt a borostyánsárga és a zöld kijelző is.

Előnyök, hátrányok és egészségügy

.Egészségügyi hatások: A szemfáradtság elsődleges oka nem a sugárzás, hanem a villódzás, a tükröződés és a rossz környezeti megvilágítás. Az FDA és a nemzetközi szabványok szerint a CRT-k röntgensugárzása jól kontrollált, normál használat mellett nem jelent közegészségügyi kockázatot.

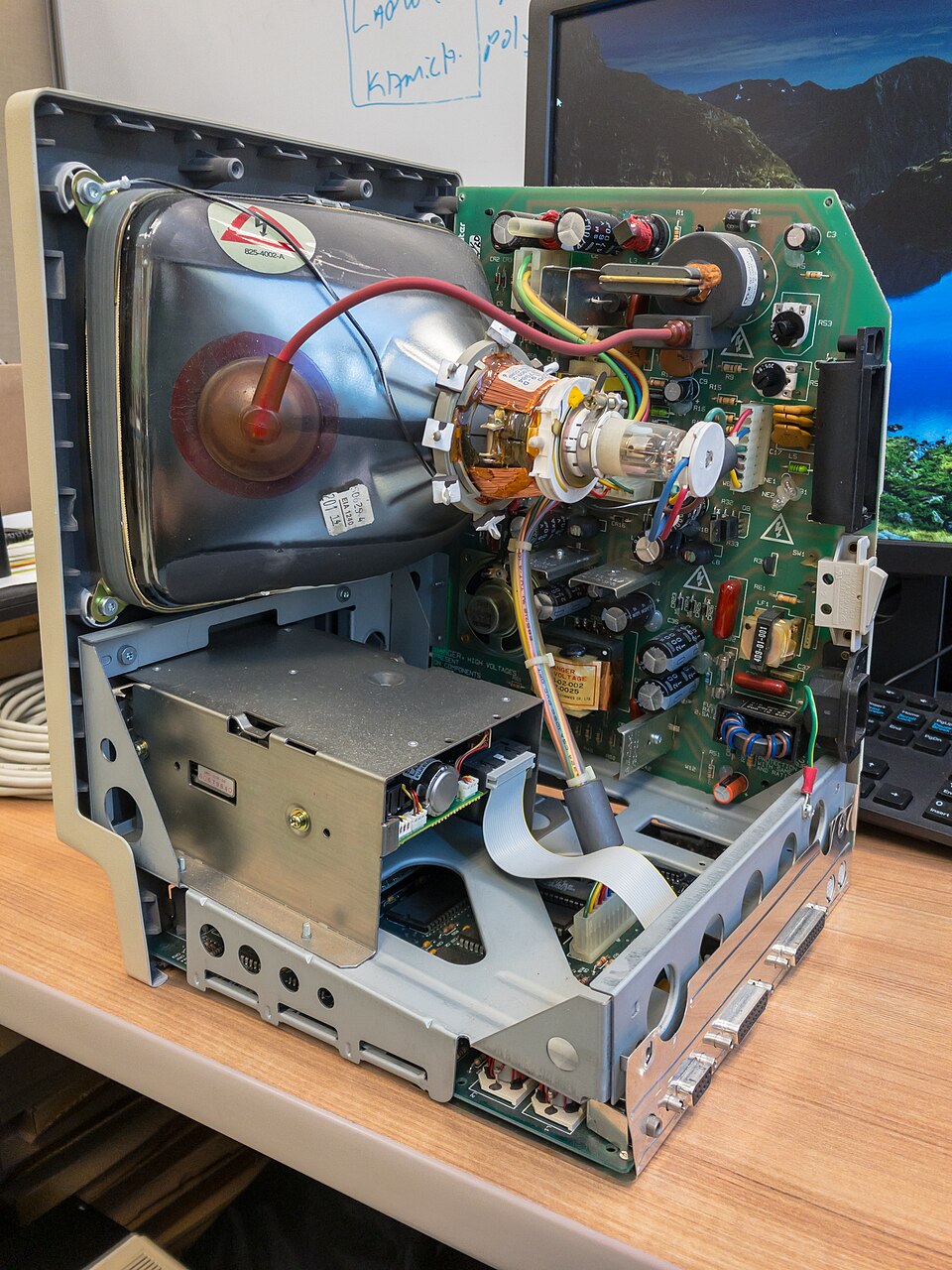

A Macintosh Plus belsejében jól látható a monokróm CRT képcső és a hozzá tartozó elektronika. Forrás: Wikipedia

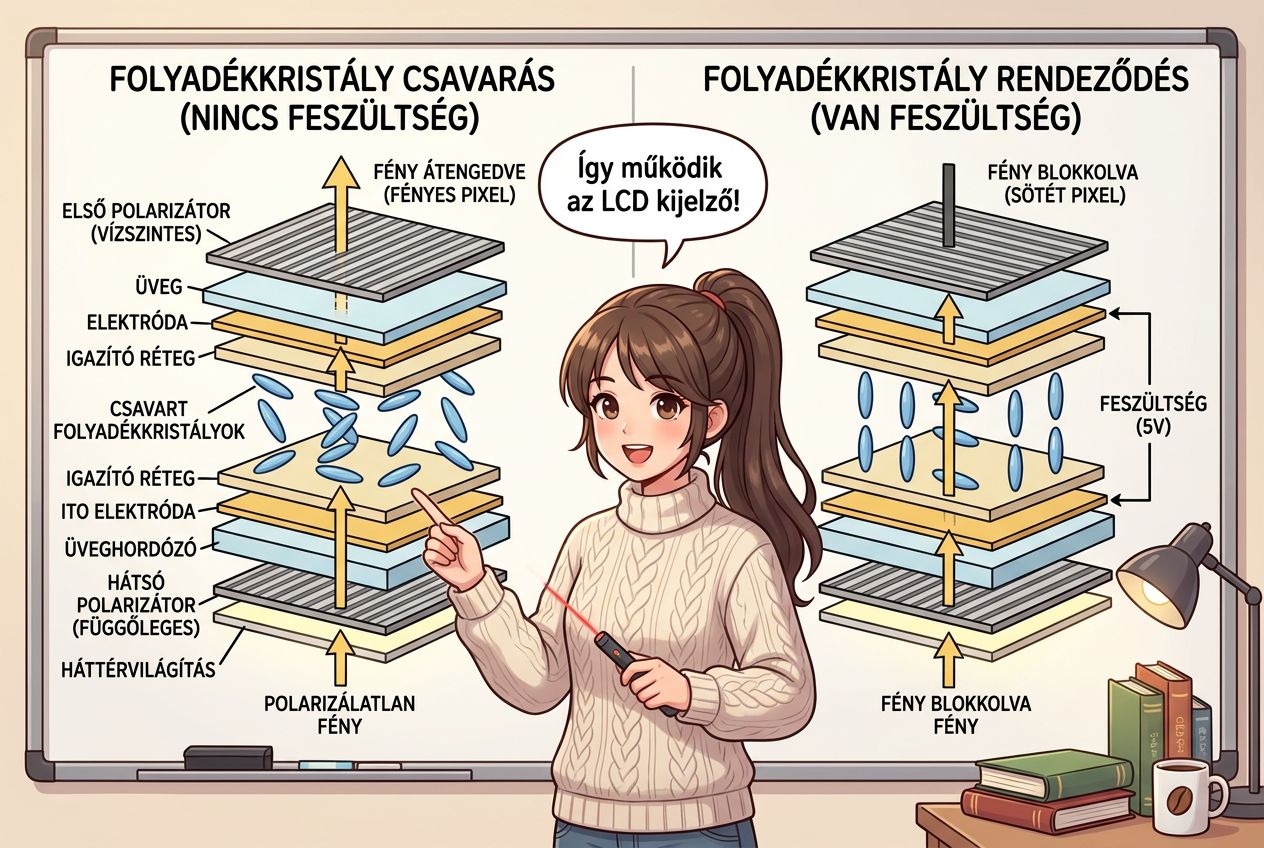

Az LCD (Liquid Crystal Display) működésének lényege, hogy a kijelző nem maga termeli a fényt (ellentétben a CRT-vel), hanem egy külső fényforrás (háttérvilágítás) útját állja el vagy engedi szabadon – pontosan úgy, mint egy zsalu vagy egy fénykapu.

Az alapanyag: folyadékkristály és anizotrópia

A folyadékkristályok különleges anyagok, amelyek a folyadékok és a szilárd kristályok tulajdonságait egyesítik:

• Folyadékszerűek: Alakjukat változtatják, folynak.

• Kristályosak: Mikroszkopikus szinten rendezett szerkezetűek.

• Optikai anizotrópia: Ez a kulcsfogalom. Azt jelenti, hogy az anyag fényre gyakorolt hatása függ a molekulák állásától. Ha megváltoztatjuk a molekulák irányát, megváltozik az, ahogy a fény áthalad rajtuk.

A „Fénykapu” felépítése (a szendvics-szerkezet)

Egyetlen képpont (pixel) az alábbi rétegekből áll:

Hátsó polárszűrő: Csak egy bizonyos síkban rezgő fényhullámokat enged át.

Üveglap mikronméretű árkokkal: Ezek az apró vájatok kényszerítik a folyadékkristály molekuláit egy meghatározott irányba.

Folyadékkristály réteg: Kitölti a két lemez közötti teret.

Első polárszűrő: Ez merőlegesen van elhelyezve a hátsóhoz képest. (Ha nem lenne közte semmi, itt a fény elakadna, és a kép sötét lenne).

A működés mechanizmusa: TN (Twisted Nematic) elv

A) Alapállapot (átlátszó kapu):

A két üveglap közötti apró árkok elrendezése miatt a folyadékkristály molekulái csavart formát (Twisted) vesznek fel.

• A hátulról érkező, már polarizált fény belép a kristályba.

• A csavart kristályszerkezet elforgatja a fény rezgési síkját 90 fokkal.

• Mivel a fény iránya elfordult, pont beleillik az első (merőleges) polárszűrő „résébe”, így átjut rajta.

• Eredmény: A pixel világít.

B) Feszültség alatt (zárt kapu):

Amikor elektromos teret kapcsolunk a cellára:

• A molekulák „katonásan” az elektromos tér irányába rendeződnek, és elveszítik csavart szerkezetüket.

• A fény áthalad a kristályon, de a rezgési síkja nem fordul el.

• Amikor a fény eléri az első (merőleges) polárszűrőt, az elnyeli azt, mivel a rezgési iránya nem egyezik a szűrőével.

• Eredmény: A pixel sötét marad.

Gyártási sajátosság: A pixelhiba

Mivel az LCD-k több millió ilyen apró „fénykapuból” állnak, a gyártás során előfordulhat, hogy egy-egy tranzisztor vagy kristálycella meghibásodik.

• Beragadt pixel: A kapu mindig nyitva van (színes/fehér pont).

• Halott pixel: A kapu sosem nyílik ki (fekete pont).

Passzív mátrix: A multiplexelt vezérlés és az STN-család

Amíg az aktív mátrixos (TFT) kijelzőknél minden pixel saját vezérlést kap, addig a passzív mátrixnál a pixelek „osztoznak” a vezetékeken. Ez olyan, mint egy négyzethálós füzet, ahol csak a sorok és oszlopok szélén vannak elektródák.

1. Multiplexelt vezérlés (a logikai alap)

A passzív mátrixnál a pixelek a sor- és oszlopvezetők metszéspontjaiban vannak. Mivel nincs mindenhol saját tranzisztor, a kijelző nem tudja az összes pixelt egyszerre „nyitva tartani”.

• Működése: A vezérlő soronként halad (pásztáz). Kiválaszt egy sort, és abban a pillanatban az oszlopvezetőkön keresztül kiküldi a jelet az adott sor összes pixelének. Majd ugrik a következő sorra.

• A probléma (áthallás és kontraszt): Mivel a folyadékkristály lassan reagál, mire a vezérlő körbeér, az előző sor pixelje már elkezd „visszaállni”. Ha túl sok a sor, a kép halvány és kontrasztszegény lesz. Ezt hívják áthallásnak (crosstalk), amikor a szomszédos pixelek is elkezdhetnek halványan látszódni.

2. A fejlődés útja: TN-től az FSTN-ig

A technológiai fejlődést a csavarási szög növelése hajtotta. Minél jobban megcsavarjuk a kristályt, annál érzékenyebben (gyorsabban) reagál a feszültségre, ami lehetővé teszi több sor kezelését.

TN (Twisted Nematic) – az alapok

• Csavarás: 90°

• Jellemzők: Egyszerű, olcsó, keveset fogyaszt.

• Alkalmazás: Kvarcórák, számológépek (ahol kevés a megjelenítendő adat). Nagy kijelzőnek alkalmatlan volt a gyenge kontraszt miatt.

STN (Super Twisted Nematic) – az áttörés

• Csavarás: 180° – 270°

• Működése: A nagyobb csavarás miatt a kristály „idegesebb”, azaz kisebb feszültségkülönbségre is drasztikusabban reagál. Ez lehetővé tette a több soros, komplexebb kijelzőket.

• Hiba: Sajátos színtorzítás (sárgás vagy kékes háttér).

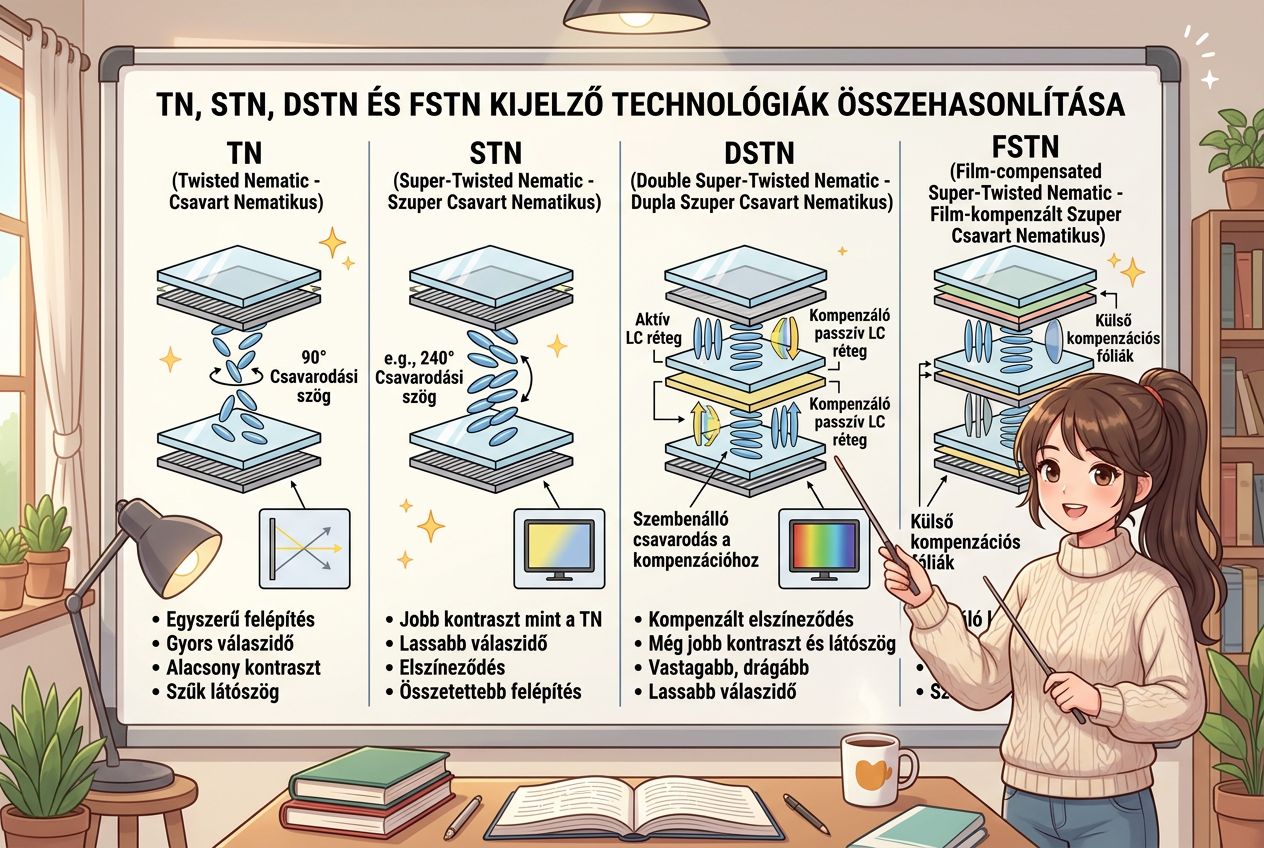

DSTN (Double STN) és FSTN (Film Compensated STN)

Az STN színhibáit orvosolták ezek a technológiák:

• DSTN: Két STN panelt tettek egymásra, amelyek ellentétesen voltak csavarva. Az egyik létrehozta a képet, a másik kioltotta a színhibát. Eredmény: valódi fekete-fehér kép, de vastagabb és nehezebb kijelző.

• FSTN: A második kristályréteget egy vékony optikai fóliával helyettesítették. Ez sokkal könnyebb és olcsóbb megoldás volt, így ez vált az ipari szabvánnyá a laptopok és mobiltelefonok (pl. Nokia 3310) előtt.

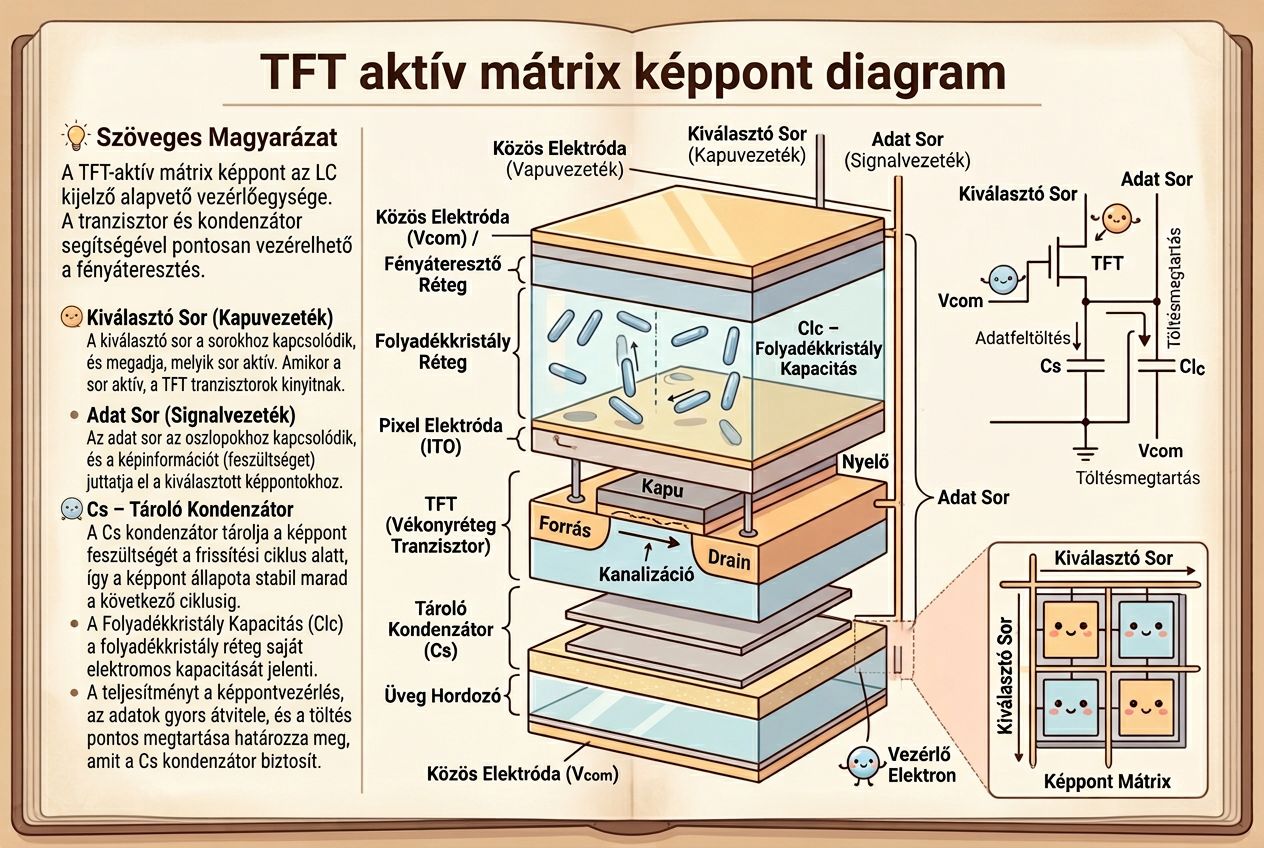

Aktív mátrix és TFT: a modern kijelzők motorja

A technológia győzelmének kulcsa az egyéni vezérlés. Míg a passzív mátrixnál a pixelnek „várnia kellett a sorára”, a TFT-nél minden képpont folyamatosan tudja, mi a dolga.

A TFT felépítése (Thin-Film Transistor)

A TFT jelentése vékonyréteg-tranzisztor. Ez egy speciális gyártási eljárás, ahol az üveghordozóra rágőzölögtetik a félvezető réteget.

• A tranzisztor mint kapcsoló: Minden szubpixel (piros, zöld vagy kék) kap egy saját tranzisztort. Ez egy villámgyors kapcsoló, amely szabályozza, hogy mennyi feszültség jusson a folyadékkristályra.

• A tárolókapacitás (Kondenzátor): Ez a TFT-rendszer „titkos fegyvere”. A tranzisztor csak egy töredékmásodpercre nyit ki, hogy beadja a feszültséget, majd lezár. A kondenzátor viszont megtartja (tárolja) ezt a töltést a következő képfrissítésig.

A „Sample-and-Hold” működés

Ez a fogalom magyarázza meg, miért nem villog az LCD úgy, mint a CRT:

• Működése: A rendszer mintát vesz a videojelből (Sample), beállítja a pixel feszültségét, és azt folyamatosan szinten tartja (Hold) a teljes képkocka ideje alatt.

• Eredmény: Mivel a fény nem alszik ki két frissítés között (mint a CRT-nél a foszfor), a kép stabil és teljesen villódzásmentes. Ez drasztikusan csökkenti a szem fáradását.

Miért ez lett a nyertes? (Műszaki előnyök)

A TFT-család változatai (TN, IPS, VA)

Ma már szinte minden LCD monitor „TFT”, de a folyadékkristályok elrendezése alapján három fő típust különböztetünk meg az aktív mátrixon belül:

TN (Twisted Nematic): A leggyorsabb és legolcsóbb. Hátránya a rossz betekintési szög (oldalról nézve invertálódnak a színek).

IPS (In-Plane Switching): A kristályok nem csavarodnak, hanem síkban fordulnak el. Kiváló színek és hatalmas betekintési szög jellemzi. Grafikai munkára és prémium kijelzőkhöz ez az alap.

VA (Vertical Alignment): A kettő között helyezkedik el. A legjobb natív kontrasztot (legmélyebb feketéket) ez a technológia nyújtja.

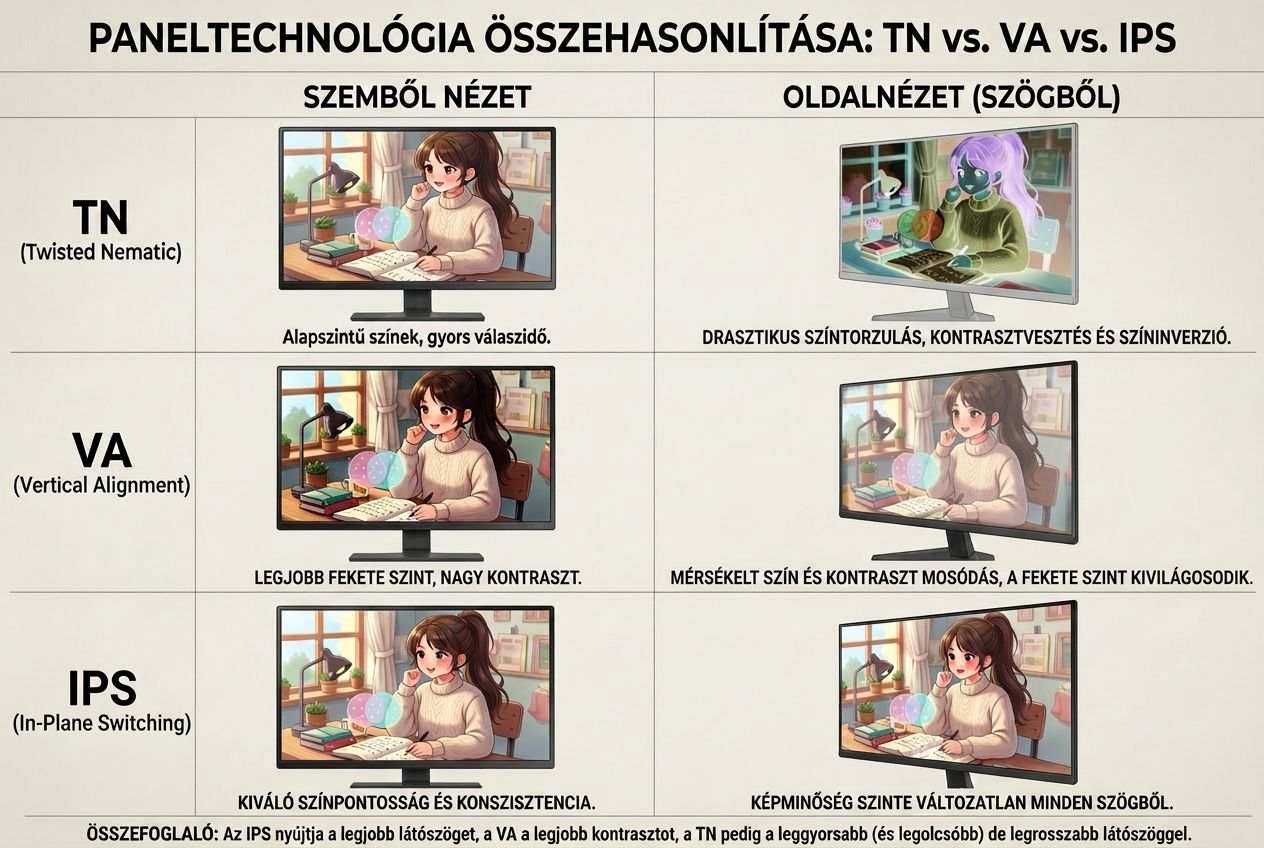

A modern LCD panelek: TN, VA és IPS

Mivel mindhárom technológia TFT-alapú, a különbség abban rejlik, hogyan és milyen irányba mozdulnak el a folyadékkristályok a feszültség hatására.

TN + Film (Twisted Nematic)

Ez a legrégebbi és legegyszerűbb technológia. A kristályok spirál alakban csavarodnak, és feszültségre „felállnak”.

• A „+Film” jelentése: Egy extra optikai réteg a panel tetején, amely hivatott tágítani a szűk betekintési szöget.

• Előnyök: Rendkívül gyors válaszidő (akár 0,5–1 ms) és alacsony gyártási költség. A magas képfrissítés (pl. 240 Hz+) itt érhető el a legolcsóbban.

• Hátrányok: Rossz betekintési szögek. Ha nem szemből nézzük, a színek elmosódnak, a sötét részek pedig „invertálódnak” (negatívba fordulnak).

• Kinek ajánlott? Hardcore e-sportolóknak, ahol csak a sebesség számít, a látvány nem.

VA (Vertical Alignment)

A VA-paneleknél a kristályok alaphelyzetben függőlegesen állnak, és feszültség hatására dőlnek el.

• A „fekete királya”: Mivel függőleges állásban szinte tökéletesen zárják a fényt, a VA-panelek tudják a legmélyebb feketéket produkálni. A kontrasztarányuk (3000:1 – 5000:1) sokszorosa az IPS-nek.

• Altípusok: MVA, PVA (Samsung fejlesztés), AMVA (javított válaszidő).

• Hátrányok: A sötét árnyalatok váltásakor lassabbak lehetnek, ami „dark smearing” (sötét elmosódás) jelenséget okozhat gyors mozgásnál.

• Kinek ajánlott? Filmnézésre, általános otthoni használatra és sötét környezetben végzett munkához.

IPS (In-Plane Switching)

A modern kijelzők „arany standardja”. Itt a kristályok nem billennek vagy csavarodnak, hanem síkban (vízszintesen) forognak el.

• Szín és Látószög: Mivel a kristályok állása oldalról nézve sem változik meg drasztikusan, a színek 178 fokos szögből is hűek maradnak.

• IPS Glow: Egy jellegzetes hátrány, ahol sötét szobában, fekete tartalomnál a képernyő sarkai felől enyhe derengés látható.

• Altípusok: S-IPS (Super-IPS), AH-IPS (Advanced High Performance) – a jobb fényerőért és színpontosságért.

• Kinek ajánlott? Grafikusoknak, fotósoknak és azoknak a játékosoknak, akiknek fontos a látványvilág (AAA játékok).

Gyors összehasonlító táblázat

• TN Inverzió: Amikor alulról nézel egy TN monitort, a kép feketévé válik, vagy a színek felcserélődnek. Ez fizikai korlát.

• IPS Glow: Ez nem hiba, hanem a technológia sajátossága: a polárszűrők nem tudják 100%-ban elnyelni a fényt bizonyos szögekből, ezért látunk egyfajta „fényudvart” a sarkokban.

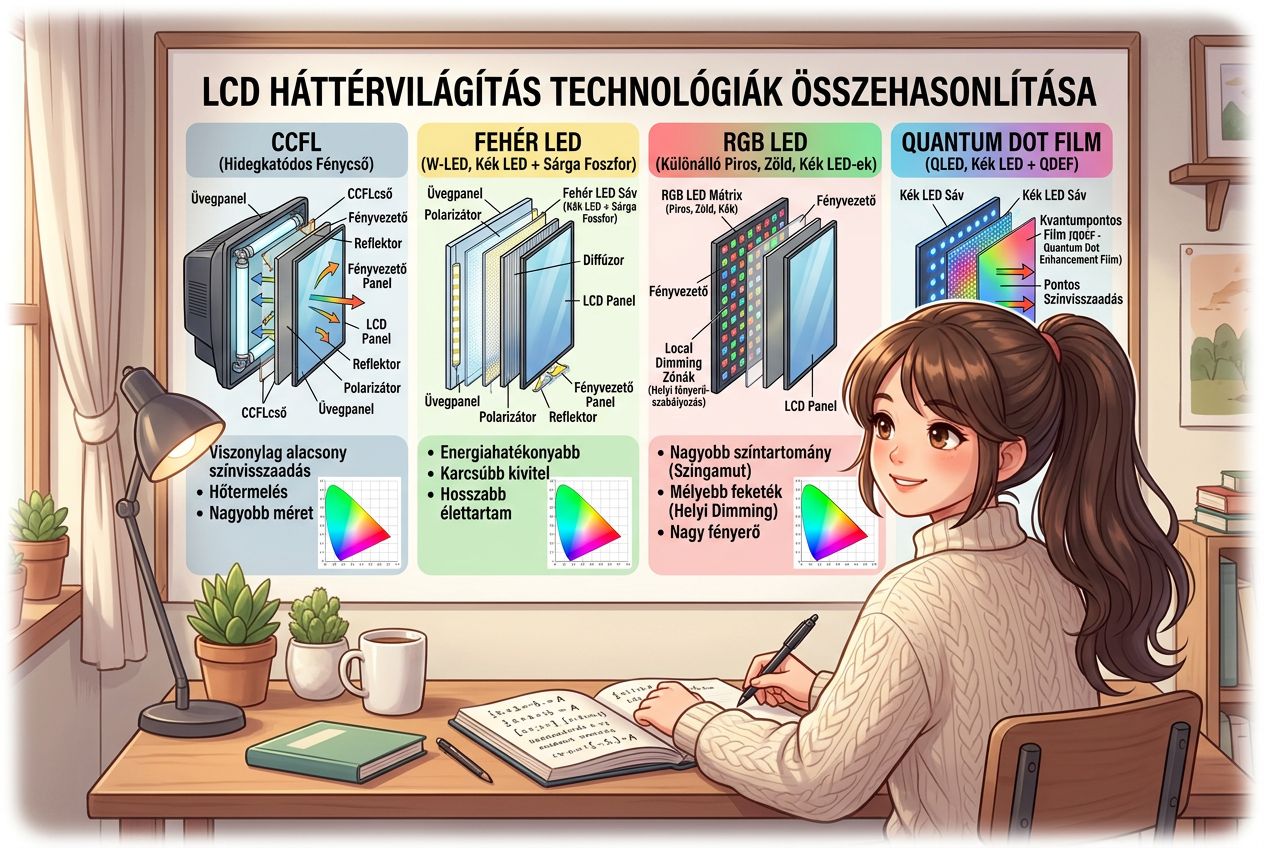

Háttérvilágítás: a fénycsövektől a kvantumpontikig

Az LCD fejlődése során nemcsak a kristályok mozgatása, hanem a fény előállításának módja is drasztikusan megváltozott. Ez határozza meg a monitor vastagságát, fogyasztását és a színek élénkségét.

CCFL (A „neoncsöves” korszak)

A régebbi LCD monitorok hátuljában apró, hidegkatódos fénycsövek (Cold Cathode Fluorescent Lamp) világítottak.

• Jellemzők: Vastagabb készülékház (hely kell a csöveknek), lassú bemelegedés, magas fogyasztás és jelentős hőtermelés.

• Hibaforrás: A fénycsövek idővel elöregedtek, a kép sárgásabbá vált, vagy a trafó (inverter) meghibásodása miatt vibrálni kezdett a kép.

A LED-forradalom (W-LED)

A LED-ek (fénykibocsátó diódák) leváltották a fénycsöveket, mert kisebbek, tartósabbak és energiatakarékosabbak.

• W-LED (White LED): Valójában ezek kék LED-ek, amelyeket sárga foszforréteggel vonnak be, hogy fehér fényt kapjanak. Ez a legolcsóbb és legelterjedtebb megoldás.

• Elhelyezési módok:

  • Edge-Lit (Oldalvilágítás): A LED-ek a képernyő szélén (keretében) vannak, a fényt egy diffúzor lemez teríti szét. Emiatt lehetnek a monitorok extra vékonyak.

  • Direct-Lit (Közvetlen): A LED-ek a panel mögött, mátrixszerűen helyezkednek el. Ez jobb fényeloszlást tesz lehetővé.

Professzionális színek: RGB-LED

Míg a W-LED „trükközik” a fehér fénnyel, az RGB-LED külön piros, zöld és kék diódákat használ.

• Eredmény: Sokkal tisztább alapszínek és hatalmas színtartomány (színskála).

• Alkalmazás: Mivel drága és bonyolult a vezérlése (a három szín egyensúlyát folyamatosan figyelni kell), csak a legdrágább profi grafikai monitorokban találkozunk vele.

QLED (A kvantumpontos LCD)

Fontos tisztázni: a QLED (Quantum Dot LED) nem OLED! Ez továbbra is egy LCD panel, de a háttérvilágítás és a folyadékkristály közé egy speciális kvantumpontos réteget (Quantum Dot film) helyeznek.

• Hogyan működik? A kék LED-ek fénye gerjeszti a különböző méretű nanokristályokat (kvantumpontokat), amelyek ebből tűéles vörös és zöld színt állítanak elő.

• Előnye: Sokkal tisztább és intenzívebb színek, mint a sima W-LED esetében, de megőrzi az LCD-k nagy fényerejét.

Összefoglaló táblázat

Fogalmak

A monitor teljesítményét három nagy csoportra oszthatjuk: a kép részletességére (felbontás), a látvány minőségére (kontraszt és szín) és a mozgás folyamatosságára (időzítés).

Pixel és felbontás: a kép elemei

A monitor képe apró pontokból, pixelekből áll.

• Szubpixelek: Egy pixel valójában három alképpontból (RGB: vörös, zöld, kék) áll. Ezek fényerejének keverésével jön létre bármilyen szín. Ha minden szubpixel maximális erővel világít, fehéret látunk; ha mind ki van kapcsolva, feketét.

• Felbontás: A képernyőn található vízszintes és függőleges pixelek száma.

  • Full HD: $1920 \times 1080$ pixel.

  • QHD (2K): $2560 \times 1440$ pixel.

  • 4K UHD: $3840 \times 2160$ pixel.

• Képarány: A szélesség és magasság aránya (pl. a mozihatású 16:9, vagy az extra széles 21:9).

Látvány és színmélység

Hogyan látjuk a színeket és a sötét jeleneteket?

• Kontrasztarány: A legfehérebb és a legfeketébb pont fényerejének különbsége. (VA panelnél ez kb. 3000:1, IPS-nél csak 1000:1).

• Fényerő: cd/m²-ben (kandela per négyzetméter) vagy nitben mérik. (1 cd/m² = 1 nit). Egy átlagos monitor 250-350 nitet tud.

• Színmélység (Bitmélység): Megmutatja, hány árnyalatot tud egy színcsatorna.

  • 8 bit: $2^8 = 256$ árnyalat színenként $\rightarrow$ összesen 16,7 millió szín.

  • 10 bit: Több mint 1 milliárd szín. Segít elkerülni a sávosodást (banding), amikor az égbolton látszanak az átmenetek vonalai.

Időzítés: válaszidő és input lag

Sokan összekeverik a kettőt, pedig teljesen mást jelentenek:

• Válaszidő (GtG – Gray-to-Gray): Az az idő (ms), ami alatt egy pixel színt vált. Ha lassú, „szellemképet” vagy elmosódást látunk a mozgó tárgyak után.

• Input Lag (Bemeneti késleltetés): A teljes idő, amíg a gombnyomásunk után a kép megjelenik. Ebben benne van a monitor elektronikájának feldolgozási ideje is. Lehet egy monitor szupergyors válaszidejű (1 ms), ha az elektronikája lassú, és magas az input lagja.

Képfrissítés és szinkronizáció

Ha a videokártya több vagy kevesebb képet küld, mint amennyit a monitor frissíteni tud, „képtörést” (tearing) látunk.

• V-Sync: A szoftveres megoldás. Kényszeríti a videokártyát, hogy várja meg a monitort. Hátránya: növelheti az input laget.

• G-Sync (Nvidia) és FreeSync (AMD/VESA): Ez az adaptív szinkronizáció. Itt a monitor igazodik a videokártyához: ha a játék épp csak 47 FPS-sel fut, a monitor is pontosan 47-szer frissít másodpercenként. Eredmény: sima, törésmentes kép akadás nélkül.

• Meghajtás és színkezelés (FRC és Dithering)

  Gyakran látni olyat a leírásokban, hogy 6-bit + FRC vagy 8-bit + FRC.

  • FRC (Frame Rate Control): Ez egy trükk, amivel a monitor több színt mutat, mint amennyire a panel fizikailag képes. Ha egy monitor nem tudja megjeleníteni a pontos árnyalatot, két közeli színt váltogat nagyon gyorsan, amit a szemünk a kettő keverékének érzékel. Így lesz egy olcsóbb 8 bites panelből „látszólagos” 10 bites.

  • Dithering (Térbeli keverés): Hasonló az FRC-hez, de itt nem időben, hanem egymás melletti pixelek különböző színével „csapják be” a szemet, hogy egy harmadik színt lássunk.

  A válaszidő mélyebb rétegei (Overdrive és MPRT)

  A sima GtG (Gray-to-Gray) mellett két fontos rövidítés létezik még:

  • Overdrive: A monitor elektronikája egy rövid feszültséglökettel „meglöki” a folyadékkristályt, hogy gyorsabban forduljon el. Ha túltolják, Overshoot jelenség lép fel: fényes udvar jelenik meg a mozgó tárgyak körül.

  • MPRT (Motion Picture Response Time): Ez azt méri, mennyi ideig látható egy pixel a képernyőn. Itt jön képbe a BFI (Black Frame Insertion), ahol fekete képkockákat szúrnak be a valódiak közé, hogy „töröljék” az ideghártyánkról az előző kép emlékét, így élesebbnek érezzük a mozgást.

  Fényerő és kontraszt finomságok

  • Dinamikus kontraszt: Ne téveszd össze a statikus kontraszttal! A statikus az, amit a panel egyszerre tud (pl. 1000:1). A dinamikus kontraszt úgy jön ki, hogy a monitor teljesen leveszi a háttérvilágítást egy sötét jelenetnél, és maximumra tolja egy világosnál. Ez marketingeszköz, a valódi képminőséget a statikus kontraszt határozza meg.

  • Fényerő-homogenitás: Azt mutatja meg, hogy a képernyő szélei ugyanolyan fényesek-e, mint a közepe. Az olcsó Edge-Lit monitoroknál a szélek gyakran „bevilágítanak” (Backlight bleed).

  Csatlakozók és sávszélesség

  A képminőséghez kell a „cső” is, amin az adat átfolyik:

  • VGA (D-Sub): Analóg, a CRT korszak maradványa. Zajérzékeny.

  • DVI: Az első digitális szabvány, ma már kikopóban van.

  • HDMI: Multimédiás szabvány, hangot is visz.

  • DisplayPort (DP): A PC-s világ királya. Ez bírja a legnagyobb sávszélességet, a legmagasabb képfrissítést és a G-Sync/FreeSync technológiákat is.

  Ergonómia és kialakítás

  • Anti-glare (Matt) vs. Glare (Fényes): A matt bevonat szórja a fényt (nem tükröződik), de picit lágyítja a színeket. A fényes kijelző gyönyörű, mély színeket ad, de mindent látsz benne, ami mögötted van.

  • Kékfény-szűrő: Szoftveres vagy hardveres megoldás, ami csökkenti a rövid hullámhosszú kék fényt, hogy kevésbé zavarja meg az alvási ciklusunkat (melatonin termelés).

Emisszív kijelzők: az OLED világa

Az OLED (Organic Light-Emitting Diode) legnagyobb újítása, hogy a szerves vegyületekből álló réteg közvetlenül fényt bocsát ki, ha elektromos áramot kap.

Miért más az OLED, mint az LCD?

• Nincs háttérvilágítás: Mivel a pixel maga a fényforrás, ha feketét kell megjeleníteni, a pixel egyszerűen kikapcsol.

• Végtelen kontraszt: Mivel a kikapcsolt pixel fényereje 0 nit, a kontrasztarány elméletileg végtelen. Nincs „bevilágítás” vagy szürkés fekete.

• Válaszidő: Mivel nem kell folyadékkristályokat fizikailag elforgatni, az OLED válaszideje elképesztően gyors (akár 0,01 ms), ami nagyságrendekkel jobb bármelyik LCD-nél.

• Vékonyság és rugalmasság: A háttérvilágító egység hiánya miatt a panelek papírvékonyak, sőt, hajlíthatóak (hajtogatható telefonok).

Vezérlési módok: PMOLED vs. AMOLED

Az elnevezés itt is a korábban tanult „mátrix” logikát követi:

Gyártástechnológia és anyagok

• Small-molecule (SM-OLED): Apró szerves molekulákat használnak, amiket vákuumban párologtatnak fel a felületre. Ez a precízebb, de drágább eljárás, ma a legtöbb kijelző így készül.

• PLED / LEP (Polymer OLED): Hosszú szénláncú polimereket használnak. Ezek előnye, hogy oldatban is felvihetőek (például „spin coating” vagy akár tintasugaras nyomtatás). Ez elméletileg olcsóbb gyártást tenne lehetővé, de a tartósságuk gyakran elmarad a kis molekulás társaikétól.

Kihívások: a technológia árnyoldala

Bár az OLED képe gyönyörű, vannak fizikai korlátai:

• Beégés (Burn-in): Mivel a szerves anyagok elöregednek, a sokat használt, statikus képelemek (pl. hírcsatorna logója vagy tálca) „beleéghetnek” a kijelzőbe, halvány foltként ott maradva.

• Élettartam: A kék színű OLED alpixel gyorsabban öregszik, mint a vörös vagy a zöld, ami idővel eltolhatja a színegyensúlyt.

• PWM Villódzás: Sok OLED kijelző a fényerőt a háttérvilágítás gyors ki-be kapcsolgatásával (Pulse Width Modulation) szabályozza, ami az arra érzékenyeknél fejfájást okozhat.

Speciális OLED-szerkezetek: Átlátszóság és Rugalmasság

Az OLED nem csupán egy panel, hanem egy variálható rétegrend, amely lehetővé teszi, hogy a kijelző túllépjen a hagyományos monitorok korlátain.

TOLED (Transparent OLED – Az átlátszó kijelző)

A titok az elektródákban rejlik: míg a hagyományos kijelzők hátlapja fényvisszaverő vagy átlátszatlan, a TOLED mindkét oldalán átlátszó alapanyagokat használ.

• Hogyan működik? A szerves rétegek maguk is félig áteresztőek, az elektródák pedig olyan vékonyak vagy olyan anyagból (pl. ITO) készülnek, hogy a fény átjut rajtuk.

• Átlátszóság: A modern panelek (pl. az LG Display megoldásai) már 45%-os átlátszóságot érnek el, ami lehetővé teszi, hogy a kijelző mögötti tárgyakat is tisztán lássuk.

• Felhasználás: „Okos” kirakatok, HUD-ok (Heads-up Display) autók szélvédőjén, vagy futurisztikus információs pultok.

FOLED (Flexible OLED – A hajlítható kijelző)

A FOLED szakít az üveggel. A szerves rétegeket egy rugalmas alapra, általában poliimidre (speciális műanyagra) viszik fel.

• Miért forradalmi? Mert a kijelző nem törik el, ha meghajlítják. Ez teszi lehetővé a hajtogatható (foldable) telefonokat, az ívelt kijelzőket és a feltekerhető televíziókat.

• Strapabírás: Bár rugalmas, a rétegek közötti feszültség miatt a hajtási vonalnál (zsanér) továbbra is komoly mérnöki kihívást jelent a tartósság.

Tandem OLED (A „dupla motoros” kijelző)

A tandem szerkezet lényege a hatékonyság többszörözése. Nem egy, hanem két vagy több emissziós (fénykibocsátó) réteget helyeznek egymás fölé, amelyeket egy összekötő réteg választ el.

• Előnyei:

  • Élettartam: Mivel a fényerő megoszlik a két réteg között, egyiket sem kell „túlhajtani”, így lassabb a szerves anyag elöregedése (kisebb a beégés veszélye).

  • Fényerő: Képes jóval magasabb csúcsfényerőre, mint az egyrétegű változatok.

• Alkalmazás: Elsősorban autók műszerfalaiban (ahol a tartósság kritikus) és a legújabb prémium táblagépekben találkozhatunk vele.

Stacked RGB (Rétegzett struktúrák)

A hagyományos kijelzőknél a piros, zöld és kék szubpixelek egymás mellett (laterálisan) helyezkednek el. A rétegzett (stacked) megoldásnál ezeket egymás fölé pakolják.

• Pixelsűrűség (PPI): Mivel három szubpixel helyét egyetlen pixelnyi területen oldják meg, sokkal több képpont fér el ugyanakkora felületen.

• A „háromszoros felbontás” tévhit: Fontos megérteni, hogy ez nem jelenti azt, hogy a kép automatikusan háromszor részletesebb lesz. Inkább az optikai tisztaság és a pixelsűrűség nő meg, mivel megszűnik a szubpixelek közötti üres tér (a „csirkeháló” effektus).

Összegzés: speciális OLED-ek

WOLED, Top-Emitting és a MicroLED: a fény útja

Míg az alap OLED technológia már érettnek számít, a WOLED, a Top-Emitting szerkezet és a MicroLED különböző mérnöki válaszok az élettartam, a fényerő és a pixelsűrűség kihívásaira.

WOLED (White OLED) – a színszűrős OLED

A hagyományos OLED minden szubpixele (R, G, B) saját színű fényt bocsát ki. Ezzel szemben a WOLED (fehér OLED) máshogy közelít:

• Működése: A panel minden egyes pixelje fehér fényt bocsát ki (ezt általában kék és sárga, vagy kék-zöld-vörös emissziós rétegek egymásra helyezésével érik el).

• Színszűrés: A fehér fény fölé egy színszűrő réteget (color filter) helyeznek, amely kiválasztja a vörös, zöld vagy kék komponenst.

• Előnye: Egyszerűbb és olcsóbb gyártani nagy méretben (pl. TV-k), és kiküszöböli azt a hibát, hogy a különböző színű szerves anyagok eltérő ütemben öregednek. Az LG Display „Tandem WOLED” megoldása több fehér réteg egymásra pakolásával növeli a fényerőt és az élettartamot.

Top-Emitting OLED (felső emissziós szerkezet)

Ez nem egy új anyagtípus, hanem a fény kilépési irányának megváltoztatása.

• Bottom-emitting (Hagyományos): A fény az áramkörök (TFT réteg) felé, alulról távozik. Itt a tranzisztorok „árnyékot” vetnek, így kevesebb fény jut ki, és kevesebb hely marad a szubpixeleknek.

• Top-emitting: A fény a felső elektróda irányába távozik.

• Miért jó? Mivel a fénynek nem kell átverekednie magát a vezérlő elektronikán, sokkal nagyobb lehet az aktív fénykibocsátó felület. Ez elengedhetetlen a mikrokijelzőknél (pl. VR-szemüvegek), ahol extrém magas pixelsűrűség mellett is nagy fényerőre van szükség.

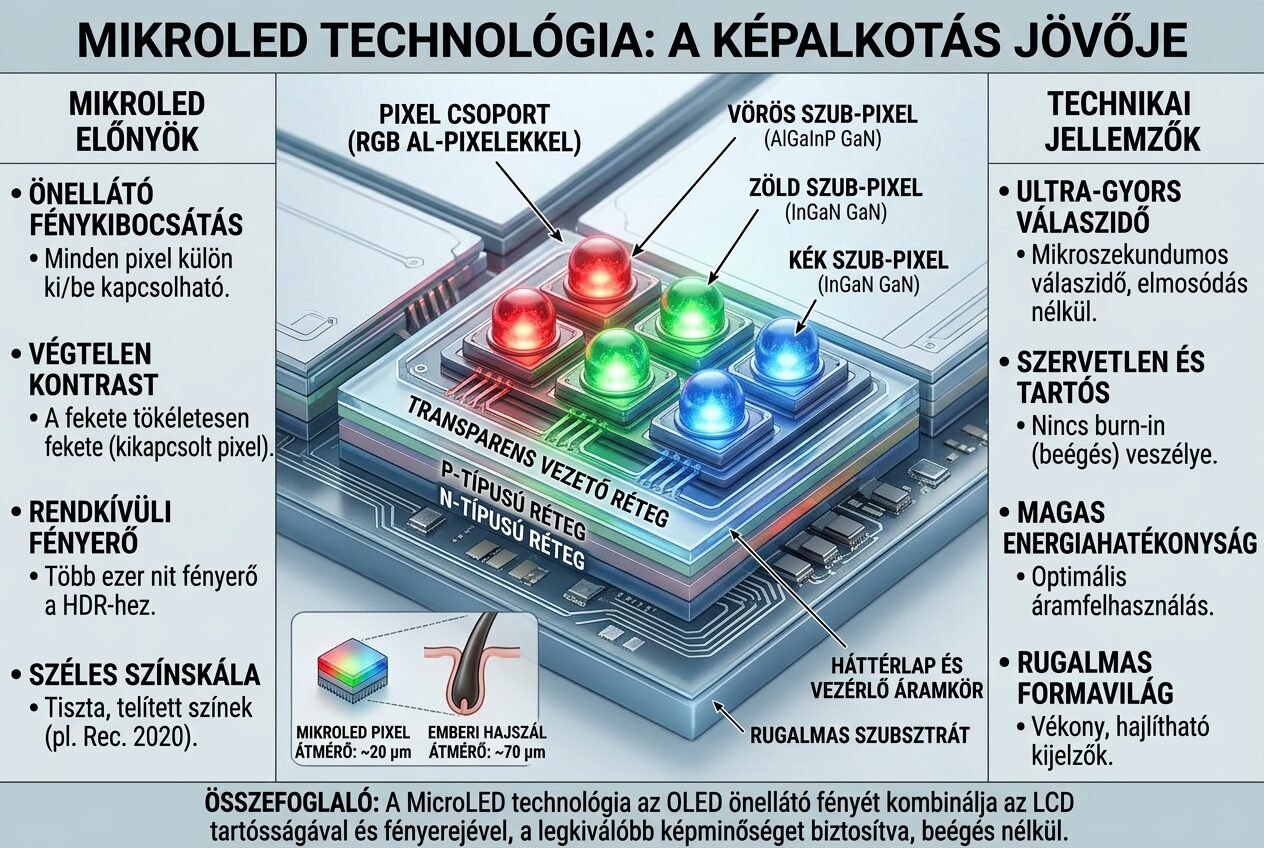

MicroLED – A „Szent Grál”

A MicroLED a kijelzőtechnika csúcsa, amely egyesíti az LCD és az OLED minden előnyét, azok hátrányai nélkül.

• Anyaga: Nem szerves (organic) vegyületeket használ, hanem szervetlen gallium-nitridet (GaN). Ezek lényegében mikroszkopikus méretű, hagyományos LED-ek.

• Miért jobb, mint az OLED?

  • Fényerő: Sokkal intenzívebb fényt tud kibocsátani.

  • Tartósság: Nem fenyegeti a szerves anyagok elöregedése vagy a beégés.

  • Hatékonyság: Kevesebb energiát fogyaszt azonos fényerő mellett.

• Kvantumpontos konverzió: Gyakran alkalmazzák azt a megoldást, hogy csak kék MicroLED-eket gyártanak, és kvantumpontokkal (Quantum Dots) alakítják át a fényt vörössé és zölddé. Ez egyszerűsíti a gyártási folyamatot.

Összehasonlító összefoglalás

Monitorbevonatok: matt (anti-glare) vs. fényes (Glossy)

Bár a panel technológiája (IPS, VA, OLED) határozza meg a színeket, a külső bevonat dönti el, hogyan jut el ez a fény a szemedbe a külső fényforrások (ablak, lámpa) mellett.

Anti-glare (matt bevonat)

A matt felületű kijelzőket egy mikroszkopikus szinten érdesített réteggel látják el.

• Működése: A beeső fényt nem egyenesen veri vissza (mint a tükör), hanem minden irányba szétszórja (diffúz visszaverődés).

• Előnyök:

  • Szinte teljesen megszünteti a zavaró tükröződéseket.

  • Világos irodákban, ablak mellett is jól látható marad a tartalom.

  • Kevésbé látszódnak meg rajta az ujjlenyomatok és a por.

• Hátrányok: A fényszórás miatt a színek picit fakóbbnak tűnhetnek, és a kép élessége (mikroszkopikus szinten) lágyabb lehet.

Glossy (fényes bevonat)

A fényes kijelzők felülete sima, mint az üveg vagy a tükör.

• Működése: A fényt közvetlenül, egy irányba veri vissza.

• Előnyök:

  • A színek élénkebbek, a fekete „feketébbnek” tűnik (mert nincs rajta a matt réteg szürkés fátyla).

  • A kép tűéles és tiszta érzetet kelt.

• Hátrányok:

  • Sötét jeleneteknél úgy működik, mint egy tükör: látod magadat és a mögötted lévő lámpát.

  • Erős fényben szinte használhatatlanná válhat a csillogás miatt.

A hibrid megoldások

Ma már léteznek úgynevezett „semi-glossy” vagy speciális tükröződésmentesített (AR – Anti-Reflective) bevonatok (gyakran az Apple vagy prémium OLED gyártók eszközein). Ezek a fényes kijelzők élességét próbálják ötvözni a matt kijelzők tükröződésmentességével, egy speciális kémiai réteg segítségével, amely kioltja a visszaverődő fényhullámokat.

Összehasonlító táblázat a választáshoz:

HDR vs. SDR: A dinamika forradalma

Sokan elkövetik azt a hibát, hogy a HDR-t (High Dynamic Range) a felbontással (4K) azonosítják, pedig a HDR nem a pixelek számáról, hanem azok minőségéről szól.

Mi a különbség?

• SDR (Standard Dynamic Range): A régi televíziók és monitorok korlátaihoz igazított szabvány. A fényerőt és a színeket egy szűk skálán belül kezeli (jellemzően 100 nit fényerőig és 8 bites színmélységig kalibrálva).

• HDR (High Dynamic Range): Lehetővé teszi, hogy a kép sötét részei rendkívül részletesek maradjanak, miközben a fényes részek (pl. a Nap vagy egy lámpa fénye) vakítóan ragyogjanak.

A HDR alapfeltételei

Ahhoz, hogy egy monitor valódi HDR élményt nyújtson, három dologra van szüksége:

Nagy fényerő: Képesnek kell lennie rövid ideig tartó, nagy erejű fényfelvillanásokra (csúcsfényerő).

Mély feketék: Itt jön képbe az OLED vagy a Local Dimminggel ellátott LCD, hogy a sötét részek ne szürküljenek be a világosak mellett.

Széles színtér (WCG): A HDR általában 10 bites színmélységet használ, ami 1 milliárd színt jelent az SDR 16,7 milliójával szemben.

Szabványok és formátumok

Nem minden HDR egyforma. A gyártók különböző módon jelölik a képességeket:

• VESA DisplayHDR: Ez egy hivatalos minősítés. A számok (HDR 400, 600, 1000) a monitor maximális fényerejét jelzik nitben. (A HDR 400 még csak „belépő” szint, az igazi HDR élmény 600-1000 nitnél kezdődik).

• HDR10: A legelterjedtebb, nyílt szabvány. Statikus metaadatokat használ (a film elején beállít egy értéket az egész műsorra).

• Dolby Vision & HDR10+: Dinamikus metaadatokat használnak. Ez azt jelenti, hogy jelenetről jelenetre (vagy akár képkockáról képkockára) változtatják a monitor beállításait a lehető legjobb látvány érdekében.

A mastering fényerő

Fontos szakmai részlet, hogy a filmeket gyakran 1000, 4000 vagy akár 10 000 nites monitorokon vágják (mastering). Az, hogy egy film „Dolby Vision” címkét kap, nem jelenti azt, hogy a te monitorod el is éri azt a fényerőt – csupán azt, hogy a monitor érti a jelet, és a saját képességeihez mérten a legjobban próbálja megjeleníteni (ezt hívják Tone Mapping-nek)

Csatlakozók és jelátvitel: Az analógtól a mikrocsomagokig

A csatlakozók fejlődése nemcsak a forma változásáról szólt, hanem egy alapvető paradigmaváltásról: hogyan kódoljuk a képet elektromos jelekké.

VGA (D-Sub): az analóg örökség

A VGA a CRT korszak szülötte, ahol a kép még hullámformákban (analóg jelekben) utazott.

• A dupla átalakítás csapdája: A számítógép digitális jelet gyárt, amit a videokártya DAC-ja (Digital-to-Analog Converter) analóg hullámmá alakít. Ha ezt egy modern LCD monitorra kötjük, az kénytelen újra digitalizálni azt.

• Minőségromlás: Mivel analóg, minden külső elektromos zavar (pl. egy közelben futó tápkábel) zajt, szellemképet vagy életlenséget okozhat. Nagy felbontásnál (Full HD felett) már látványosan romlik a kép élessége.

DVI és HDMI: a TMDS korszak

Ez a két szabvány hozta el a digitális forradalmat. Mindkettő a TMDS (Transition Minimized Differential Signaling) technológiát használja.

• TMDS logika: Ez a rendszer differenciális jelátvitelt alkalmaz, ami azt jelenti, hogy két szálon küldi ugyanazt a jelet, csak ellentétes fázisban. Ezzel a módszerrel a kábelen érkező külső zajokat ki tudják oltani, így a kép tűéles marad.

• DVI: Csak videót visz (néhány kivételtől eltekintve). Ma már háttérbe szorult.

• HDMI: A nappalik királya. A TMDS-en keresztül nemcsak videót, hanem többcsatornás hangot és vezérlőjeleket (CEC) is továbbít.

DisplayPort (DP): A mikrocsomag-alapú jövő

A DisplayPort szakított a hagyományos televíziós logikával, és inkább az informatikai hálózatok (Ethernet) működéséhez hasonlít.

• Mikrocsomag-architektúra: A DisplayPort nem egy végtelenített pixelsort küld, hanem az adatokat kis csomagokba (micro-packets) rendezi.

• Miért jó ez?

  • Rugalmasság: Könnyebben osztható meg a sávszélesség több monitor között (Daisy Chaining).

  • Sávszélesség: Sokkal több adatot bír átvinni, mint a HDMI régebbi verziói, ezért a PC-s világban (nagy képfrissítés, G-Sync) ez a preferált szabvány.

  • Kiegészítő csatorna: Tartalmaz egy kétirányú segédcsatornát (AUX), amin keresztül a monitor és a gép kommunikálhat (pl. webkamera vagy USB-hub adatai).

Összehasonlító összefoglaló

Ez az utolsó rész a gyakorlati matematika világába vezet át: hogyan fordítsuk le a látványt (felbontás és színmélység) konkrét adatmennyiséggé. Ez a számítás alapvető fontosságú a videokártyák (VRAM) és a hálózati sávszélesség tervezésekor.

Számítási segédlet: mekkora helyet foglal egy kép?

Amikor a monitoron megjelenik egy kép, a videokártyának azt el kell tárolnia a memóriájában (Frame Buffer). A nyers memóriaigény kiszámítása egyszerű szorzás, ahol a területet (pixelek száma) szorozzuk meg az „adatvastagsággal” (színmélység).

1. A képlet felépítése

A memóriaigényt az alábbi összefüggéssel kapjuk meg:

2. Példa a számításra (Full HD esetén)

Nézzük meg egy modern, Full HD (1920 × 1080) felbontású kép igényét 24 bites (True Color) színmélység mellett:

Váltás bájtra: 24 bit / 8 = 3 bájt/pixel

Szorzás: 1920 * 1080 * 3 = 6 220 800 bájt

Váltás Megabájtra:

6 220 800 / 1024 = 6075 KB
6075 / 1024 = 5,93 MB

Ez azt jelenti, hogy egyetlen állókép tárolásához a videokártyán kb. 6 MB helyre van szükség.

3. Miért kell a gyakorlatban ennél több memória?

A  valóságban a VRAM igénye jóval nagyobb:

• Double/Triple Buffering: A sima mozgás érdekében a gép nem egy, hanem 2-3 képkockát tárol egyszerre (egyik látható, a másikat közben rajzolja).

• Z-Buffer: A 3D grafikánál tárolni kell a pixelek mélységét is (távolság a nézőtől).

• Textúrák: A játékokban a tárgyak felületei (falak, ruhák) külön képekként foglalják a helyet a memóriában.

Ha szeretnél továbbhaladni a bevezetés a matematika anyagában, itt válogathatsz a leckék között:
